當前位置: 首頁 >產品中心 >電機整機測試設備

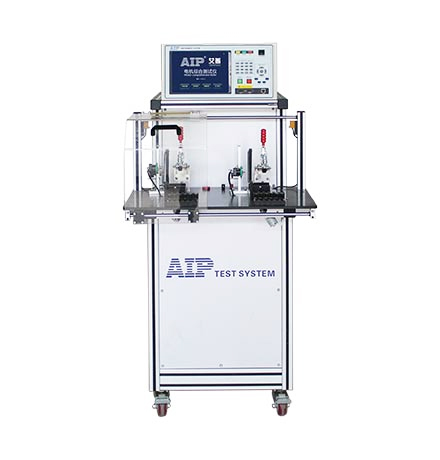

汽車玻璃升降器電機(搖窗電機)測試系統
產品概述:
汽車玻璃升降電機主要是直流永磁電機為主,該測試系統對汽車玻璃升降電機測試系統轉 子、整機進行測試。
測試項目:
根據不同電機規格定制測試方案,具體項目見下方介紹。
適合電機:

本系列產品應用于汽車汽車玻璃升降器電機/搖窗電機安全指標和性能指標測試,用于電機出廠前測試,根據不同電機規格定制測試方案。

汽車玻璃升降器電機測試系統

一、測試項目

1、電樞轉子測試項目:焊接電阻、跨間電阻、片間電阻、交流耐壓、絕緣電阻、匝間耐壓。

2、電機整機測試項目:空載/負載參數(電壓、電流、功率)、轉矩、轉速等。

二、功能特點

1、負載測試:測試電機在加載條件下,進行正反轉、多檔功率的測試,更準確檢測電機性能;

2、焊阻定位:準確定位焊接電阻錯誤的焊點,并以圖示直觀展現;

3、掛鉤錯位:自動檢測電樞掛鉤順序是否正確,并準確指出順時針或逆時針掛錯片數;

4、開機自檢:測試系統開機時自動檢測各功能模塊是否正常,異常模塊會自動報錯并提示;

5、數據處理快速:測試系統控制核心采用ARM高速處理器,數據處理高效準確;

6、數據共享:設備與互聯網聯通,實現數據交互資源共享;對接MES系統,測試數據可自動上傳到客戶服務器端,此功能選配;

7、遠程維護:內置網絡模塊,聯網后可遠程對測試系統進行維護升級,保證設備維護時效性。


三、汽車汽車玻璃升降器系統結構

汽車玻璃電動升降器系統主要由玻璃升降器、玻璃、玻璃導軌組成。利用電機轉動驅動玻璃升降器帶動玻璃沿滑軌上下運動,從而達到玻璃升降的目的。

玻璃升降器,又稱搖窗機或升降器:是按一定的驅動方式,使汽車玻璃按一定方式沿玻璃導軌上升或下降,并能夠把玻璃停在任意位置的裝置。


四、汽車汽車玻璃升降器電機工作原理

玻璃升降器電機工作原理:開關控制內部電動機正反轉,帶動繩索,牽動固定著玻璃的滑塊上下滑動,以一種叉臂式電動玻璃升降器為例:

該升降器主要由驅動電機、扇形齒板、主動臂、從動臂、玻璃托架、調整滑軌和電機座板等組成。工作過程:電機轉動驅動小齒輪旋轉帶動扇形齒輪轉動,使主臂圍繞旋轉中心旋轉,然后通過交叉臂式結構,帶動玻璃沿滑軌上下運動,從而達到玻璃升降的目的。


五、汽車汽車玻璃升降器種類:

玻璃升降器按其機械升降機構又可分為:

1、繩輪式:電動機驅動卷絲簡轉動,帶動鋼絲繩并拉動玻璃托架在導軌中上下運動。

2、軟軸式:電動機驅動小齒輪旋轉,并帶動軟軸在軸套內滑動,從而便玻璃托架在導軌上運動,完成玻璃升降的目的。

3、交叉雙臂式:電動機驅動小齒輪帶動扇形齒板轉動,通過交叉臂的杠桿帶動玻璃托架上下運動,完成玻璃在導軌中的上下移動。

一、有刷電機電樞轉子測試項目

測試產品

汽車玻璃升降器電機測試系統

顯示方式

10.4寸LCD液晶顯示屏

換向器片數

3-128片可選

片間電阻

測量范圍

0.5m?-1000?

測量精度

≤±(0.5%×量程+3個字)

跨間電阻

測量范圍

0.5m?-1000?

測量精度

≤±(0.5%×量程+3個字)

焊接電阻

測量范圍

1u?-10m?

測量精度

≤±10u?(片阻≤10?)
(5片以上,6片10線制平衡法)

絕緣電阻

電壓范圍

DC 500V/1000V

電壓精度

≤±(2%×設定值 +10V)

測量范圍

1一500MΩ

測量精度

≤±(2.5%×量程 +3個字)

交流耐壓

電壓范圍

0-3000V/5000V
鐵芯與繞組/軸與繞組/軸與鐵芯
單/雙絕緣電樞

電壓精度

≤±(2.5%×設定值+10V)

擊穿電流范圍

0-5/10/20mA

擊穿電流精度

≤±(2.5%×顯示值 +3個字)

匝間耐壓

電壓范圍

0-3000V

電壓精度

≤±(3%×設定值+10V)

波形限值

最小相差0.1%(波形差異)

設置沖擊間隔

可行

采樣頻率

20/40MHz(自適應)


二、汽車玻璃升降器電機整機測試項目:

測試產品

汽車玻璃升降器電機測試系統





測試項目

AIP8921-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向、PG特性;

AIP8922-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向(搖臂滾輪);

AIP8923-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向(磁場感應);

AIP8924-036:耐壓、絕緣、匝間、電阻、空載

測試對象

單相電機(單速、多速)

測試工位

雙工位

交流耐壓

輸出電壓設定范圍/精度

AC 200~3000V      ±(2%×設定值+10V)

擊穿電流測量范圍/精度

0.10~20.00mA      ±(2%×顯示值+0.05mA)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

電弧偵測

1~9級(9級為最高靈敏度)

絕緣電阻

輸出電壓設定范圍/精度

DC 500V/1000V       ±(2%×設定值+10V)

絕緣電阻測量范圍/精度

1~500MΩ   ≤100MΩ:±(3%×顯示值+0.5MΩ);  >100MΩ:±(5%×顯示值+5MΩ)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

匝間測試

輸出電壓設定范圍/精度

500~3000V        ±(3%×顯示值+8V)

采樣頻率

100MHz

波形比較項目

面積、差積、電暈、相位;測試界面顯示三個匝間波形

直流電阻測試

測量范圍及精度

10.0mΩ~20KΩ      ±(0.3%×顯示值+3個字)  可設定溫度補償

測試時間范圍/分辨率

0~999s  0.1s/步

測量范圍/測量精度

-10.0℃~+50.0℃    ±0.5℃

空載特性

電壓測試范圍/精度

AC:30~500V        ±(0.5%×顯示值+1V)

電流測試范圍/精度

AC:0.02~5.0A      ±(0.5%×顯示值+2個字)

功率測試范圍/精度

0.6-1500W           ±(0.5%×顯示值+5個字)

低壓啟動

電壓測試范圍及精度

AC:30~500V        ±(0.5%×顯示值+1V)

電流測試范圍及精度

AC:0.02~5.0A      ±(0.5%×顯示值+2個字)

功率測試范圍及精度

0.6-1500W           ±(0.5%×顯示值+5個字)

堵轉測試

電壓測試范圍及精度

AC:30~500V       ±(0.5%×顯示值+1V)

電流測試范圍及精度

AC:0.02~5.0A     ±(0.5%×顯示值+2個字)

功率測試范圍及精度

0.6-1500W          ±(0.5%×顯示值+5個字)

轉向

轉向判斷

正轉、反轉、不轉

霍爾特性

VCC電源

3.00-18.00V       ±(0.5%×設定值+3個字)

高低電平范圍/精度

0.00-18.00V       ±(0.5%×顯示值+3個字)

頻率范圍

1 ~ 599Hz

占空比

0.0-100.0%        ±(0.5%×設定值+2個字)


返回列表
