當前位置: 首頁 >產品中心 >專用測試設備

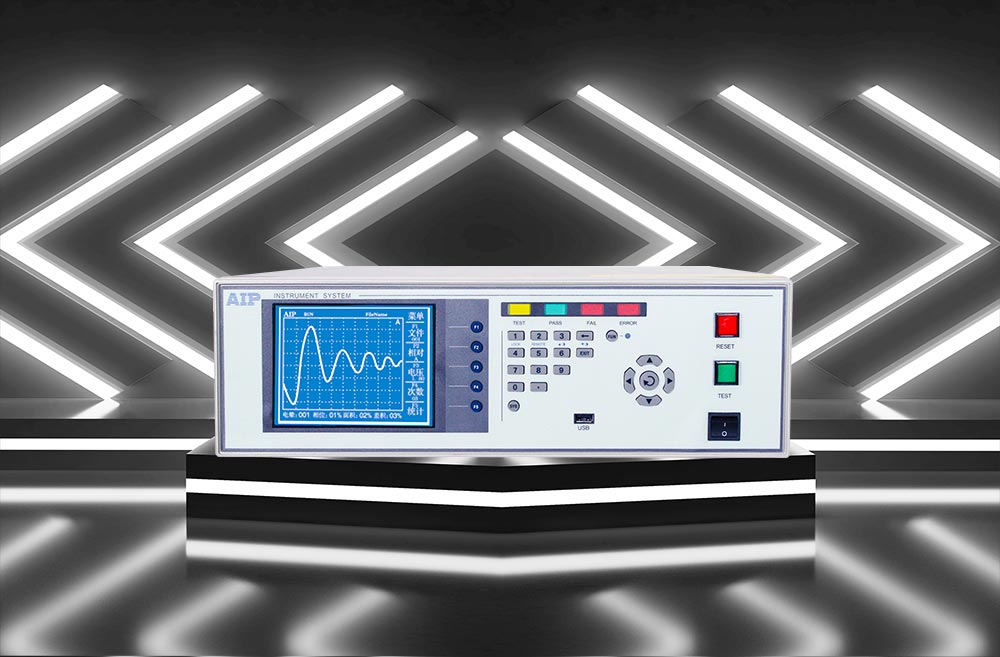

臺式機線圈專用測試儀
產品概述:
臺式機線圈專用測試儀通過工控機系統,可實現ESRS、MES對接,實現信息化管理,方便組成自動化測試系統,產品測試項目靈活可選,滿足各類電機線圈類產品應用。
測試項目:
測試項目靈活可選,滿足各類電機線圈類產品應用。
適合電機:

適用于步進電機,電動車電機,單、三相電機定子及各類線圈類產品的電氣性能綜合測試。

臺式機線圈專用測試儀

一、功能特點

1、適用于各類型線圈類、發熱管類產品綜合測試;

2、高達100組測試條件記憶,每組可設置型號,方便查找,測試數據可通過USB保存;

3、上下限報警功能,結果判定更加準確;

4、匝間標準波形根據型號按序存儲,方便測試時快速調用;

5、數字化閉環反饋控制方式,全自動調壓模式,輸出電壓/電流自動修正,且不受外界電網波動影響,保證測試的準確性。


二、臺式機線圈專用測試儀尺寸

臺式機線圈專用測試儀—AIP艾普

435W*150H*550D

W含側面螺栓\H含底角(15mm)\D含接線柱(30mm)。


三、臺式機線圈專用測試儀怎么用

以洗衣機綜合測試為例,操作步驟如下:

1、接測試盒和測試鉗:斷電狀態下,接好電源線、測試電源線、測試盒、測試鉗;接線排與測試電源線、測試盒、測試鉗標號要一一對應;

2、開電源:打開儀器電源,儀器處于待機態(屏幕右下角顯示狀態);

臺式機線圈專用測試儀—AIP艾普

3、設置測試項目:按“確認”鍵,進入設置狀態,按下圖設置,完成后,按 F2 鍵保存,儀器處于待機態;

臺式機線圈專用測試儀—AIP艾普

4、放被測產品:洗衣機置于絕緣板上,確保負載與大地電氣絕緣;

5、連接測試線:洗衣機的電源插頭插到測試盒對應的插座上,接地測試鉗夾到洗衣機接地端;

臺式機線圈專用測試儀—AIP艾普

6、啟動測試 - 按啟動鍵或腳踏開關或掃描條碼啟動(選配),儀器進入測試態,按順序測試;

7、測試完成 - 測試完成后,儀器處于測試完成狀態;拔下洗衣機的電源插頭,取下測試鉗;

8、繼續下一臺測試 - 換下一臺洗衣機,重復步驟4 ~ 7。


型號

AIP996X系列/AIP993X系列/AIP992X系列

測試項目

AIP9964A-03:(適用步進電機、雙繞組線圈):交流耐壓、絕緣電阻、匝間耐壓、線圈電阻

AIP9963A-03:交流耐壓、絕緣電阻、匝間耐壓、線圈電阻

AIP9963A-015(適用電動車電機定子):交流耐壓、絕緣電阻、匝間耐壓、線圈電阻;

AIP9933AIM:三通道,交流耐壓、絕緣電阻、匝間耐壓;

AIP9933AMR:三通道,交流耐壓、匝間耐壓、線圈電阻;

AIP9923AM:三通道,交流耐壓、匝間耐壓;AIP9923MR:匝間耐壓、線圈電阻;

AIP9921AM:單通道,交流耐壓、匝間耐壓;AIP9921MR:單通道,匝間耐壓、線圈電阻;

AIP9692:三通道,匝間;AIP9691:單通道,匝間

數據存儲方式及接口

USB存儲(選配);Alarm LAMP/報警燈、PLC/遙控、RS-232

交流耐壓

輸出電壓設定范圍/精度

AC 200~3000V     ±(3%×設定值+5個字)

擊穿電流測量范圍/精度

0.10~25.00mA     ±(3%×顯示值+5個字)

測試時間范圍/分辨率

1~300s   1s/步

絕緣電阻

輸出電壓設定范圍/精度

DC 500/1000V     ±(3%×設定值+5個字)

絕緣電阻測量范圍/精度

1~500MΩ       ≤100MΩ:±(5%×顯示值+3個字)  >100 MΩ:±(8%×顯示值+8個字)

測試時間范圍/分辨率

1~300s  1s/步

匝間耐壓

輸出電壓設定范圍/精度

500~3000V/5000V   ±(5%×設定值+2個字)

波形比較項目

面積、差積、電暈、相位

線圈電阻

測量范圍及精度

5mΩ~2KΩ      ±(0.5%×顯示值+2個字)  可設定溫度補償

測試時間范圍/分辨率

1~300s  1s/步
