當前位置: 首頁 >產品中心 >電機整機測試設備

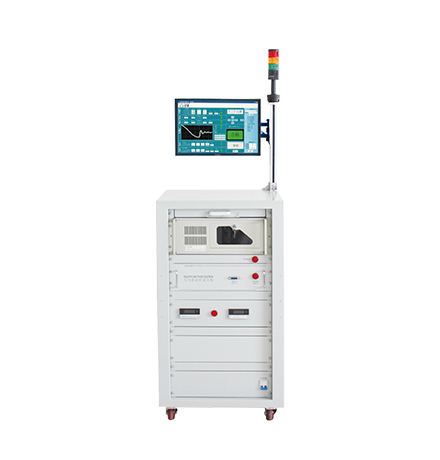

三相電機測試系統
產品概述:
三相電機測試系統主要適用于各類型三相電機、單相單速電機安全性能、空載性能、堵轉性能等出廠指標檢測,一次裝夾,一站式完成全部指標測試。系統采用工業計算機集中控制,具有穩定性高、體積小、速度快、效率高等特點。
測試項目:
交流耐壓、絕緣電阻、匝間耐壓、直流電阻、堵轉性能(電壓、電流、功率)、空載性能(電壓、電流、功率)
適合電機:

三相電機測試系統適用于各類型三相電機、單相單速電機。

三相電機測試系統

一、三相電機測試系統功能特點

1、內置工業計算機,無限量存儲測試條件和測試結果,具有USB存儲接口,方便數據拷貝,人性化操作界面,采用Windows操作系統,專業控制軟件,界面簡潔清晰;

2、數字化閉環反饋控制方式,全自動調壓模式,輸出電壓自動修正,且不受外界電網波動影響,保證測試的準確性;

3、實時檢測環境溫度,電阻測試結果自動轉換為標準溫度值,結果判定更為簡便,同時保證測試的一致性;

4、無負載在線檢測堵轉性能,簡化測試流程,降本增效;

5、測試系統可以與各類型生產管理系統融合,具有條碼掃描、報表銘牌打印等功能;

6、測試儀器控制核心采用ARM高速處理器,數據處理全面快速;

7、可與變頻電源通信,控制變頻電源輸出,保證電源輸出的準確性。


二、三相電機測試方法

使用三相電機測試系統對三相電機進行測試,可以更高效和準確地評估電機的性能和狀態。以下是使用三相電機測試系統進行測試的方法和步驟:

1、連接三相電機測試系統

首先,將三相電機測試系統的輸入端口連接到電機的三相電源和繞組上,確保連接穩固。

2、系統設置

通過三相電機測試系統的界面設置測試參數,包括空載、堵轉、電壓、電流、頻率等。

3、測試項目

使用三相電機測試系統進行電機測試時,主要項目包括絕緣電阻、直流電阻、交流耐壓、空載及堵轉測試。首先,通過選擇絕緣電阻測試模式,系統會施加高壓,測量繞組間及對地的絕緣電阻。接著,直流電阻測試模式測量各相繞組的電阻值,以確保電阻平衡。交流耐壓測試則在高壓下檢測絕緣性能,防止擊穿。相序測試確認電源相序,避免電機反轉。電流和電壓測試實時監測電機在不同負載條件下的電流和電壓。阻抗測試評估各相繞組的阻抗值。轉速測試通過傳感器測量電機實際轉速。功率測試實時測量電機功率輸出,全面評估電機的效率。系統自動記錄和分析所有測試數據,并生成詳細的報告,確保電機性能可靠。

4、生成報告

測試完成后,三相電機測試系統會自動生成詳細的測試報告,包括所有測試項目的結果和分析。報告可以導出為PDF或其他格式,便于存檔和分析。

5、分析和維護

根據測試結果,進行必要的分析和維護。如果發現電機有任何異常情況,應及時處理和修復,以確保電機的正常運行和可靠性。

使用三相電機測試系統可以大大提高測試的準確性和效率,并提供詳細的測試數據和分析報告,更好確定待出廠的三相電機是否合格。

三相電機測試系統-AIP艾普

 型號

 AIP9983X

AIP9983

AIP9983-S

 測試項目

 耐壓、絕緣電阻、匝間耐壓、線圈電阻、空載性能、堵轉性能
  測試對象  中小型三相、單相(單速)電機  大中型三相、單相(單速)電機
  測試工位  柜機,單工位(無操作臺)
  數據存儲方式
  工控機電腦存儲
  交流耐壓
  輸出電壓設定范圍/精度  AC 200~3000V    ±(3%×設定值+5個字)
  擊穿電流測量范圍/精度  0.10~100.0mA     ±(3%×顯示值+5個字)

  0.10~200.0mA ±(3%×顯

  示值+5個字)

  擊穿電流預置報警范圍  上限:0.10~100.00mA 下限:0.00~5.00mA  上限:0.10~200.00mA
  下限:0.00~5.00mA

  測試時間范圍/分辨率  1~300s   1s/步
  電弧偵測(選配)  1~9級(9級為最高靈敏度)
  絕緣電阻
  輸出電壓設定范圍/精度   DC 500V/1000V    ±(3%×設定值+3V)
  絕緣電阻測量范圍/精度  1~500MΩ   ≤100MΩ:±(5%×顯示值+3個字)  >100 MΩ:±(8%×顯示值+8個字)
  絕緣電阻報警設定范圍  上限:0~500MΩ;下限:1~500MΩ
  測試時間范圍/分辨率  1~300s  1s/步
  匝間耐壓
  輸出電壓設定范圍/精度  500~3000V      ±(5%×設定值+5V)
  波形比較項目  面積、差積、電暈、相位
  測試時間范圍/分辨率  1~300s  1s/步
  線圈電阻
  電阻測量范圍/精度  0.01Ω~2000Ω    ±(0.5%×讀數+2個字)  可設定溫度補償
  測試時間范圍/分辨   1~300s  1s/步
  空載性能
  電壓測試范圍及精度
  20~600V       ±(0.5%×顯示值+1V
  電流測試范圍及精度
  0.10~60.0A     ±(0.5%×顯示值+2個字) 0.5~120A
  0.5~120A

  ±(0.5%×顯示值+2個字)

  可選配250A、400A、600A

  功率測試范圍及精度  30W~36K   60W~72KW
  堵轉性能
  電壓測試范圍及精度
  20~600V       ±(0.5%×顯示值+1V)
  電流測試范圍及精度
  0.10~60A       ±(0.5%×顯示值+2個字)
  0.5~120A

  ±(0.5%×顯示值+2個字)

  可選配250A、400A、600A

  功率測試范圍及精度  30W~36KW  60W~72KW
