當前位置: 首頁 >產品中心 >電機定子測試設備

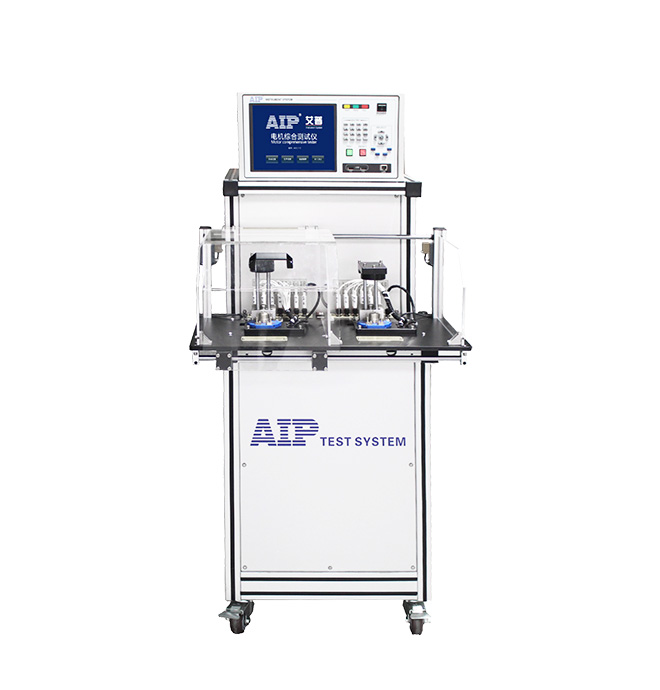

水泵電機定子測試系統
產品概述:
本產品適用于各類型水泵電機定子的電氣性能檢測,一站式測試完成所有設定項目,穩定、快速、高效、精準,現已出口到多個國家。
測試項目:
交流耐壓、絕緣電阻、匝間耐壓、直流電阻、電感、轉向、反嵌
適合電機:

適用于各類型水泵電機定子的電氣性能檢測,比如汽車水泵、屏蔽泵、自吸泵、離心泵、深井泵、潛水泵、污水泵、管道泵、制冷泵等各類水泵電機定子測試。

水泵電機定子測試系統

一、功能特點

1、操作簡單:10.4寸LCD大液晶,觸摸屏、數字按鍵兩種操作模式,可隨意選擇,人性化操作界面,功能界面自帶幫助文檔。

2、超高性能:兼容耐壓、絕緣、匝間、電阻、轉向、電感等測試項目。

3、適應性強:匝間測試支持10uH以上線圈的匝間測試,匝間測試電壓閉環反饋,測試更加準確。

4、易于維護:支持智能自檢、遠程故障診斷和在線軟件升級,插板式設計,方便拆卸更換。

5、超高效率:一次接線,一站式完成全部性能檢測。

6、使用方便:專業測試軟件,人性化操作界面,內置幫助文檔,標配高性能觸摸屏和數字鍵盤。

7、接口豐富:儀表自帶USB、LAN(可轉換為RS232、RS485等)接口,支持TCP/IP網絡協議,支持PLC仿真技術,方便儀表的控制和擴展。

8、多樣啟動:啟動方式可選按鈕啟動、滑罩啟動、網絡啟動,可自由選擇。

9、語言支持:產品標配中文操作界面,可選配多種語言界面,滿足國內外客戶使用。

10、智能化:系統可通過網絡接口與外部互聯網進行連接,實現數據交互與資源共享,滿足新一代物聯網的需要。

11、模塊化:測試模塊完全獨立,可根據需求實現串行或并行測試,單工位或多工位組合測試模式。


二、水泵電機定子測試系統與水泵線圈高壓機的區別

很多企業將水泵電機定子測試系統也稱為水泵線圈高壓機。

常規的水泵線圈高壓機的測試項目與電阻、耐壓、絕緣、匝間、轉向、電感。

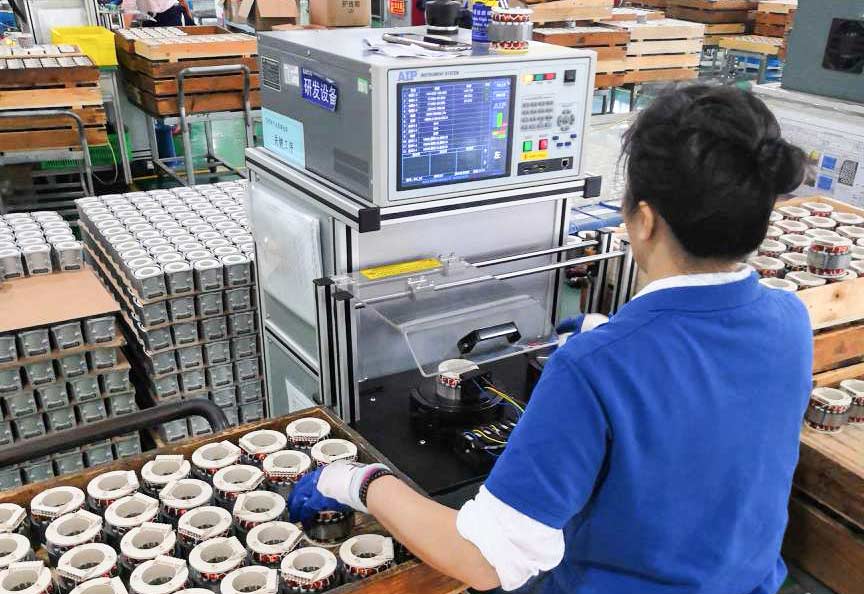

水泵電機定子測試系統—AIP艾普

水泵線圈高壓機是指用來測試水泵線圈的設備,用于檢測水泵的線圈是否能夠承受高壓。在水泵電機中,線圈是關鍵的組件之一,線圈也就是常說的電機定子,通常由導電材料制成,是用來產生磁場以驅動水泵的運轉。

水泵線圈高壓機會施加高壓電流到線圈上,以模擬其在實際運行中所需承受的電壓負荷。這樣的測試可以評估線圈的絕緣性能和耐壓能力,確保其在工作條件下的安全性和可靠性。


三、水泵電機定子測試案例分享

水泵電機定子測試主要分為三種:一是水泵交流電機定子測試,二是水泵無刷電機定子測試,三是水泵電機定子真空測試。

1、水泵交流電機定子測試系統

測試項目主要是:交流耐壓、絕緣電阻、直流電阻、匝間耐壓、反嵌、轉向。

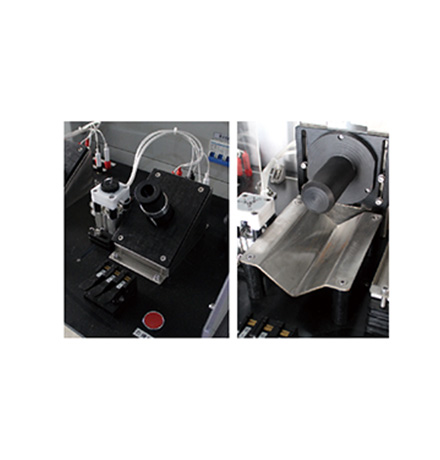

下方為交流水泵電機定子測試系統的部分工裝:

水泵電機定子測試系統—AIP艾普

測試合格界面如下:

水泵電機定子測試系統—AIP艾普

2、水泵直流無刷電機定子測試系統

測試項目除常規的交流耐壓、絕緣電阻、直流電阻、電感、匝間耐壓、轉向外,還對空載性能、霍爾特性、反電動勢、相位差等項目。

水泵電機定子測試系統—AIP艾普

測試合格界面如下:

水泵電機定子測試系統—AIP艾普


3、水泵電機定子真空測試系統

水泵電機定子真空測試系統于2011年推出市場,千余臺設備在線批量應用,采用真空負壓技術,更容易發現線圈缺陷,提升不良品檢出率,市場占有率85%。

測試項目主要是:交流耐壓、絕緣電阻檢出率、直流電阻、匝間耐壓、反嵌、轉向。

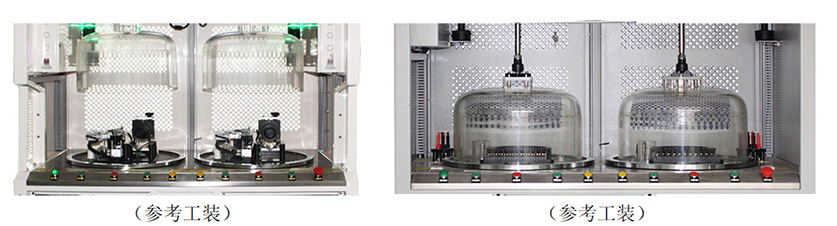

下方為水泵直流無刷電機定子測試系統的部分工裝:

水泵電機定子測試系統—AIP艾普

測試合格界面如下:

水泵電機定子測試系統—AIP艾普

型號

AIP8911-036

AIP8912-036

AIP8913-036

AIP8914-036

AIP8915-036





測試項目

AIP8911-036交流耐壓、絕緣電阻、匝間耐壓、直流電阻、電感、反嵌、轉向;

AIP8912-036:交流耐壓、絕緣電阻、匝間耐壓、直流電阻、反嵌、轉向;

AIP8913-036:交流耐壓、絕緣電阻、匝間耐壓、直流電阻、轉向(模擬轉子方式);

AIP8914-036:交流耐壓、絕緣電阻、匝間耐壓、直流電阻、電感;

AIP8915-036:交流耐壓、絕緣電阻、匝間耐壓、直流電阻;

測試對象

單相電機定子(單速、多速)

測試工位

雙工位

交流耐壓

輸出電壓設定范圍/精度

AC 200~3000V      ±(2%×設定值+10V)

擊穿電流測量范圍/精度

0.10~20.00mA      ±(2%×顯示值+0.05mA)

擊穿電流預置報警范圍

上限:0.10~20.00mA;下限:0.00~20.00mA

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

電弧偵測

1~9級(9級為最高靈敏度)

絕緣電阻

輸出電壓設定范圍/精度

DC 500V/1000V      ±(2%×設定值+10V)

絕緣電阻測量范圍/精度

1~500MΩ   ≤100MΩ:±(3%×顯示值+0.5MΩ);  >100MΩ:±(5%×顯示值+5MΩ)

絕緣電阻報警設定范圍

上限:0~500MΩ;下限:1~500MΩ

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

匝間測試

輸出電壓設定范圍/精度

500~3000V       ±(3%×顯示值+8V)

采樣頻率

100MHz

波形比較項目

面積、差積、電暈、相位;測試界面顯示三個匝間波形

直流電阻測試

測量范圍及精度

10.0mΩ~20KΩ     ±(0.3%×顯示值+3個字)  可設定溫度補償

測試時間范圍/分辨率

0~999s  0.1s/步

測量范圍/精度

-10.0℃~+50.0℃   ±0.5℃

電感測試

測試頻率

100Hz\120Hz\1kHz\10kHz

測試電平

0.3V\0.6V\1V

測試范圍/基本精度

1μH~2H    0.5%

反嵌

反嵌判斷

檢測線包存在是否上、下或者左、右嵌入不對情況

轉向

轉向判斷

正轉、反轉、不轉
